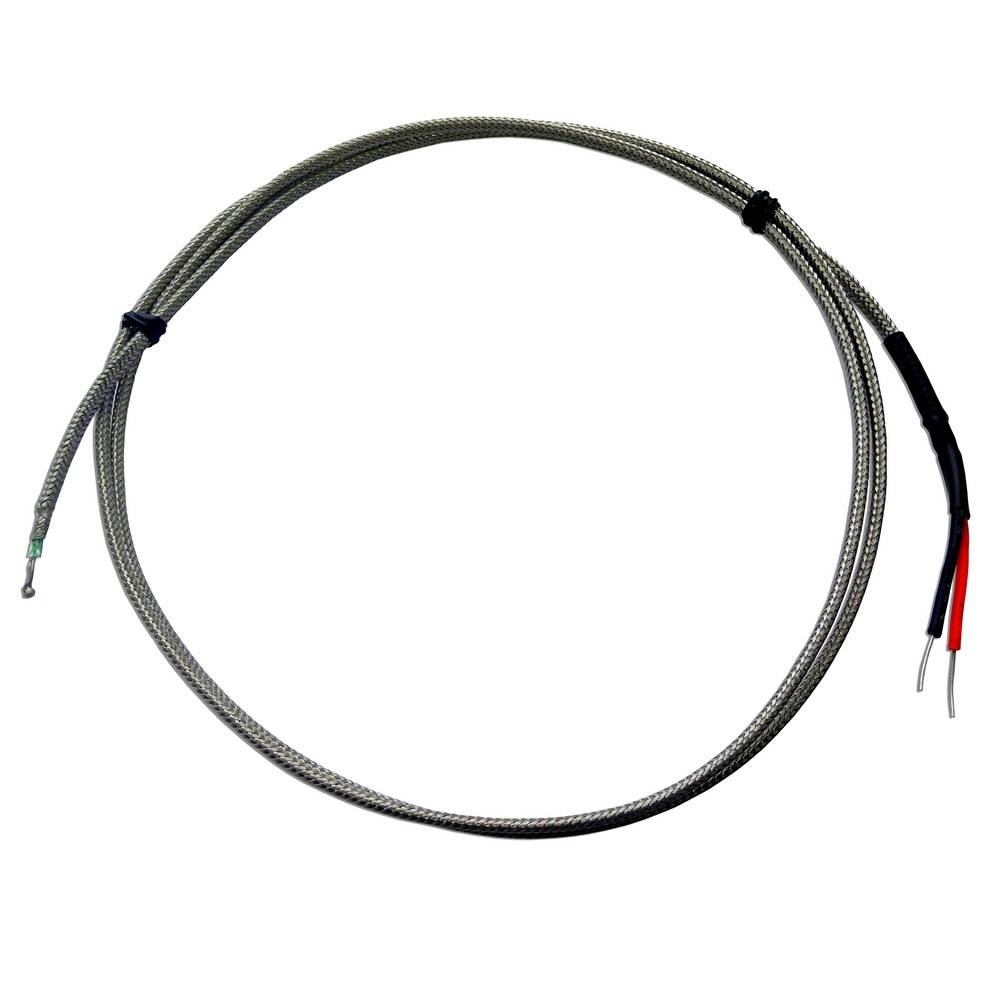

Термопара ТПrK-К11М
Термопара хромель-алюмелевая (K) в защитном экране, рабочий диапазон измерений -40 до +400 °С.
• гибкая, бескорпусная
• малоинерционная
• в защитном экране
Термопары металлические (преобразователи термоэлектрические бескорпусные) ТПrK-К11М в защитном экране предназначены для непрерывного измерения температуры поверхности твёрдых тел, температуры воздуха и неагрессивных газов в различных отраслях промышленности, в сельском хозяйстве, в научных учреждениях в том числе с нефиксированным монтажом и для работы в условиях повышенной вибрации.
Термопары ТПrK-К11М выпускаются в соответствии с ТУ 26.51.51-066-57200730-2024.
Допускается изменение цвета защитного экрана в окрестности рабочего конца, связанное с изготовлением термопары и её контролем при максимальной рабочей температуре.

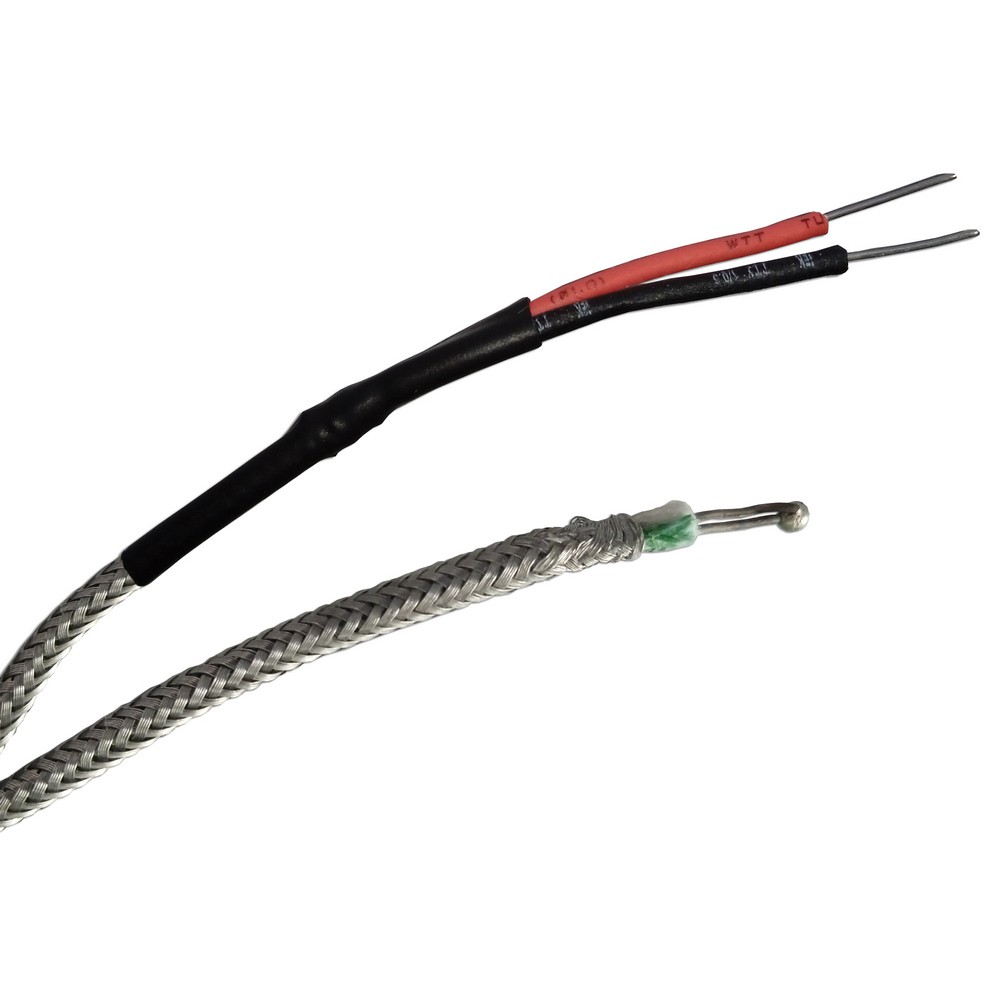

Материал защитного экрана – проволока из нержавеющей стали.
Материал оболочки термопары – асбостеклонить.
Маркировка «положительной термоэлектродной проволоки» - цветная метка.
Комплектность поставки
термопара металлическая ТПrK-К11М - 1 шт;
паспорт - 1 шт
Система обозначений
Термопара металлическая (ТП) производства НПК Рэлсиб (r) хромель-алюмелевая (K)
конструктивного исполнения К11М с диаметром термоэлектродов d(мм) и длиной L(м):
ТПrK-K11М-d/L
| НСХ | K (ХА) |
| Рабочий диапазон измерений, °С |
|
| -фиксированный монтаж -нефиксированный монтаж |
от -40 до +400 |
| Класс допуска по ГОСТ 6616-94 | 3 |
| Номинальная температура применения, °С |
+200 |
| Диаметр термоэлектродов, мм | 0,5 |
| Длина термопары, м | 0,5; 1,0; 2,0; 4,0; 10,0; 20,0 |
| Показатель тепловой инерции, с., не более | 3 |
| Вероятность безотказной работы в зависимости от температуры применения |
|
| - от - 40 до +200 °С: - от - 40 до +400 °С: |
0,95 при 40000 ч. 0,95 при 20000 ч. |
| Гарантийный срок эксплуатации в зависимости от температуры применения, лет |
|
| - от - 40 до +200 °С: - от - 40 до +400 °С: |
3 2 |
|
Средний срок службы в зависимости от температуры применения, лет |
|
|
- от - 40 до +200 °С: |
5 4 |
