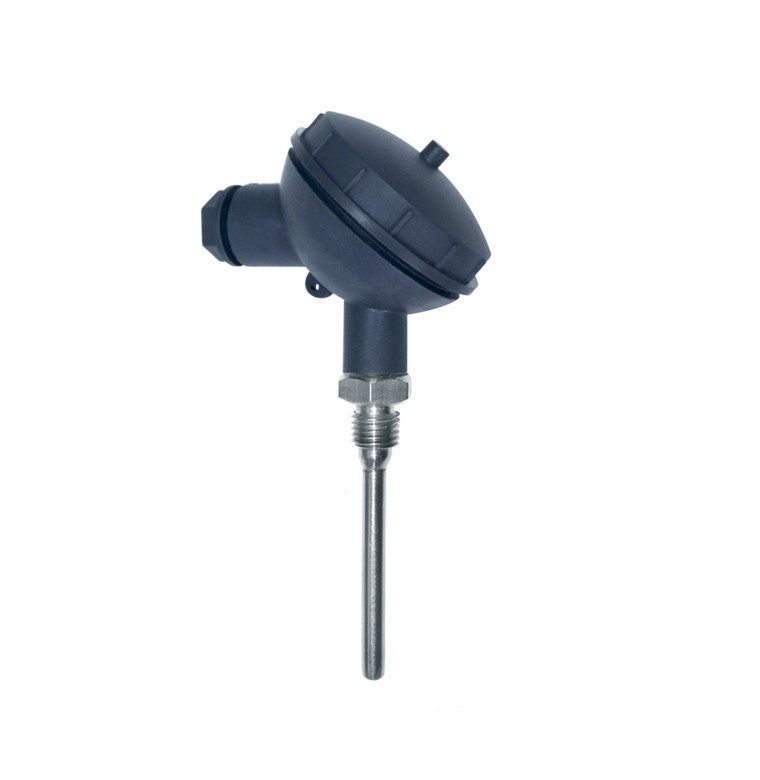

Термопреобразователи сопротивления ТСМr (ТСПr)–Кл1-3
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения Кл1-3 предназначены для непрерывного измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC). ГОСТ 6651.
Комплектность поставки
термопреобразователь сопротивления ТСХr-Кл1-3 - 1 шт;
паспорт - 1 шт
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Внешний вид
D - диаметр монтажной части, мм; l - длина монтажной части, мм М - тип резьбы
Перечень стандартных размеров
| Номер исполнения | Тип клеммной головки* | Диаметр монтажной части, D,мм | Тип резьбы | Длина монтажной части, I, мм |
| Кл1-3 | М | 5,0 | М10х1,0; М12х1,5 | 80; 100; 120; 200 |
| 6,0 | М16х1,5 | |||
| Б | 8,0; 10,0 | М20х1,5; G½ /8; 10 | 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000 |
* М – малая клеммная головка Ø 45 мм; Б – большая клеммная головка Ø 58 мм.
| НСХ | 50М, 100М, 50П, 100П, Pt100, Pt1000 |
| Класс допуска |
А, В (3-х, 4-х пров. сх. Pt100, Pt1000, 50П, 100П); В (2-х пров. сх. Pt100, Pt1000, 50П, 100П); В, С (50М, 100М) |
| Диапазон измеряемой температуры, °С |
-70 до +200 (50П,100П, Pt100, Pt1000) -50 до +180 (50М, 100М) |
| Номинальная температура применения, °С |
+100(±5°С) |
| Кол-во чувствительных элементов |
1, 2 (для 2-х проводной схемы) |
| Время термической реакции, с | 30 |
|
Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П: для Pt100, Pt1000: |
0,5 0,2 |
| Схема соединений | 2-х; 3-х; 4-х проводная |
| Материал защитной арматуры | ст.12Х18Н10Т |
| Габаритные размеры клеммной головки, мм |
М - 45 Б - 58 |
|
Минимальная глубина погружения (l)/ диам. монт. ч., мм |
ТСП: 50/5,0; 6,0; 60/8,0 80/10,0 ТСМ: 60/5,0; 6,0; 80/8,0; 10,0 |
|
Материал защитной арматуры |
12Х18Н10Т |
|
Материал клеммной головки |
ABS пластик |
|
Средний срок службы, не менее, лет |
10 |
|
Средний наработка до отказа, не менее, ч |
42144 |
