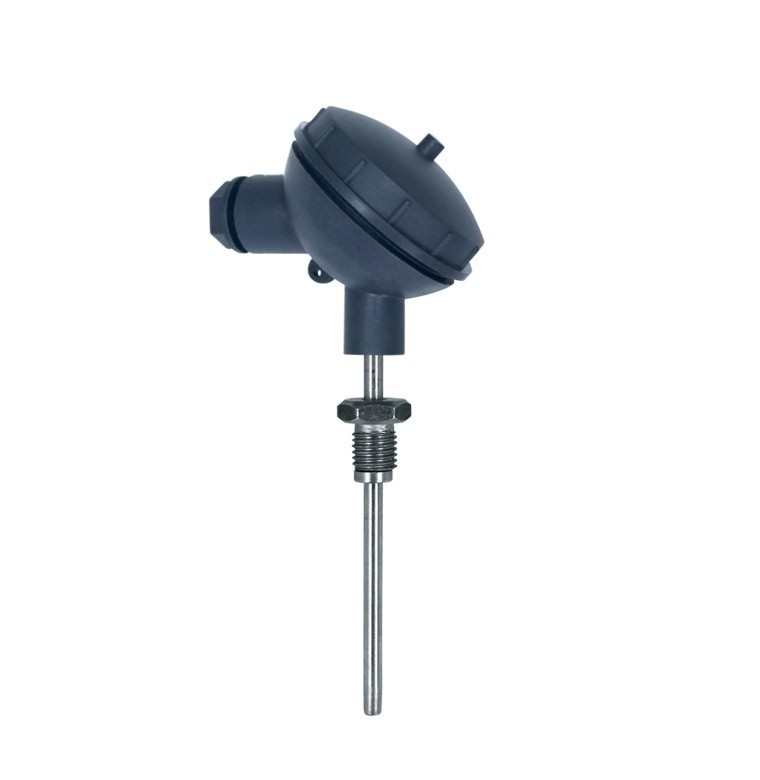

Термопреобразователи сопротивления ТСПr–Кл1-2в
• контроль температуры жидких и сыпучих сред
• диапазон измерения температуры от -70 до +350 °С
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr, конструктивного исполнения Кл1-2в предназначены для непрерывного измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC). ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С, отн. влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Комплектность поставки
- термопреобразователь сопротивления ТСПr-Кл1-2в - 1 шт;
- паспорт - 1 шт
Внешний вид
 |
||
D - диаметр монтажной части, мм; l - длина монтажной части, мм; l2 - расстояние от опорной шайбы до клеммной головки М - тип резьбы
| НСХ | 50П, 100П, Pt100, Pt1000 |
| Класс допуска | B; C |
| Кол-во чувствительных элементов | 1 |
| Диапазон измеряемой температуры, °С |
-70 до +350 |
| Время термической реакции, с | 30 |
| Номинальная температура применения, °С | +100(±5°С) |
|
Максимальный измерительный ток, мА для 50П, 100П: для Pt100, Pt1000: |
0,5 0,2 |
| Схема соединений | 3-х; 4-х проводная |
| Минимальная глубина погружения, мм | 100 |
| Габаритные размеры клеммной головки, мм |
М- 45 Б - 58 |
| Материал защитной арматуры | ст.12Х18Н10Т |
| Материал клеммной головки | ABS пластик |
| Средний срок службы, не менее, лет | 10 |
| Средний наработка до отказа, не менее, ч | 42144 |
)
